原标题:你没见过的电缆,YJV22

今天,小编给大家普及一款铠装铜芯电缆。

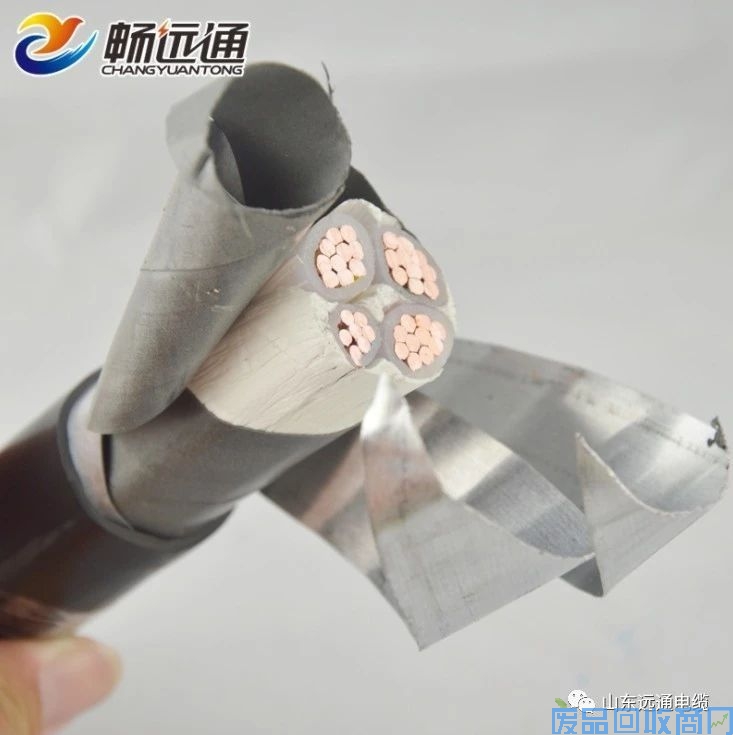

你见过这种电缆吗?在导体和外绝缘层之间有一层铁皮?!是的,你没听错,带铁皮的铜芯电力电缆。它就是YJV22铠装铜芯电缆。

它的名称:聚氯乙烯绝缘电力电缆

YJV22是交联聚乙烯绝缘聚氯乙烯垫层(采用挤包或绕包)钢带铠装聚氯乙烯护套,YJV22电缆型号含义: YJ:交联聚乙烯

V:代表聚氯乙烯内衬层,可以是挤包或绕包;

2:钢带铠装

2:代表聚氯乙烯外护套

二、铠装电缆定义

铠装电缆一般符号上都有2位数字,倒数第二位就是表示铠装的,无铠装电缆就是不带铠装的电缆。

比如说YJV23,YJ就是交联聚乙烯绝缘,V聚氯乙烯内护套,2表示双钢带铠装,3表示外护套是聚乙烯。

扩展资料:

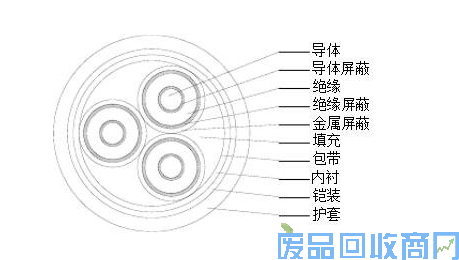

基本结构

电力电缆的基本结构由线芯(导体)、绝缘层、屏蔽层和保护层四部分组成。

1、线芯

线芯是电力电缆的导电部分,用来输送电能,是电力电缆的主要部分。

2、绝缘层

绝缘层是将线芯与大地以及不同相的线芯间在电气上彼此隔离,保证电能输送,是电力电缆结构中不可缺少的组成部分。

3、屏蔽层

15KV及以上的电力电缆一般都有导体屏蔽层和绝缘屏蔽层。

4、保护层

保护层的作用是保护电力电缆免受外界杂质和水分的侵入,以及防止外力直接损坏电力电缆。

铺设方法:.YJV22 铜(铝)芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 敷设在地下,能承受机械外力作用,但不能承受较打拉力

技术要求

1.电缆导体的最高额定温度为90°C,短路时(最长持续时间不超过5S),电缆导体的最高

温度不超过250°C。

2.敷设电缆时的环境温度不应该低于0°C

3.敷设时允许弯曲半径:单芯电缆不小于电缆外径的15倍;多芯电缆不小于电缆外径的10

倍。

今天山东远通线缆给大家介绍的YJV22,大家都记住了吗?有什么疑问可以给我留言哦​!链接地址
