音箱相信大家都不陌生，通常有源音箱都是两个箱体拖着长长的尾巴，因此，虽然笔记本的音量很小，也没有人随身带一个音箱。虽然市面上有通过USB供电的小音箱，但默认情况下USB只能提供5V/100mA即0.5W，只能推一些纸盆的喇叭，根本谈不上重低音的了。本人利用中秋节放假的时间DIY了一个USB音箱。
首先来看一下喇叭，从插卡音箱里抠的，4Ω/3W，音量超大，重低音也足。
然后是供电，既然是用在笔记本上，当然是考虑通过电脑供电了，其实USB是可以提供500mA电流的，但需要设备申请，刚开始考虑通过C8051F320实现一个HID设备（主要是考虑免驱）向电脑申请500mA，后来看到有人自制USB声卡，连音频信号线都可以省了。当然30多大洋的PCM2912是无论如何谈不上低成本的，本人找到一款真正低价的USB声卡芯片CM102S+，3元。
CM102是自带功率放大的，但OTL怎么也比不上BTL，还是加个专用的功率放大吧，PAM8403，1元不到。
下面是关键器件，贴片元件就没照下来了，反正也看不清楚。箱体用的是保健品的瓶子，这里不上图了，后面有。
下面详细介绍制作过程：

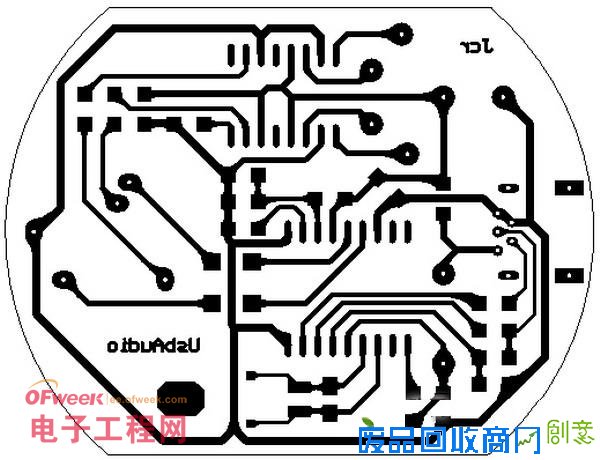

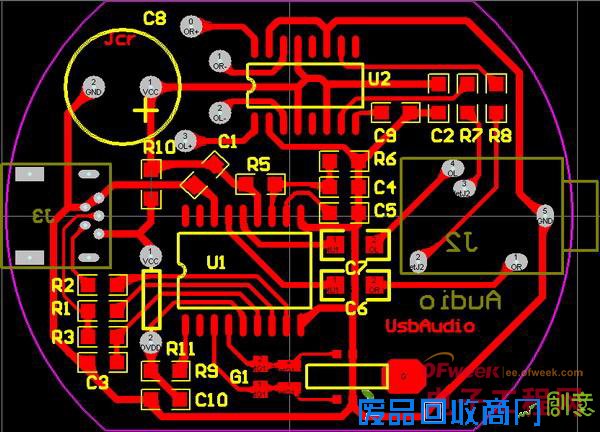

1、画PCB图，由于是自制PCB，只能单面布线，所以走线并不合理，不过能拔脓的就是好膏药，能干活就行。去掉丝印层、底层，黑白方式镜像打印。所有孔均为15mil，给钻头一个定位而已，实际孔大小取决于钻头。
