正弦变频器数控车床主轴专用变频器控制方案

日期:2017-06-09来源:变频器出售发布人:破烂商机 阅读:0

    工艺要求

  1.数控车床开坯加工工件时,进刀量大,加工速度低,由于工件表面不平整,加工过程有冲击性负载。

  2.车床精加工时,进刀量小,为了保证加工效率,加工速度高。

  3.要求主轴电机低速高转矩输出,同时能高速超频运行。

  4.频率给定信号和电机实际转速线性度高,受负载干扰小。

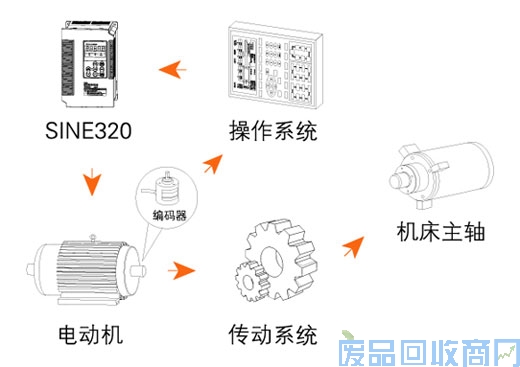

  数控机床节能原理图

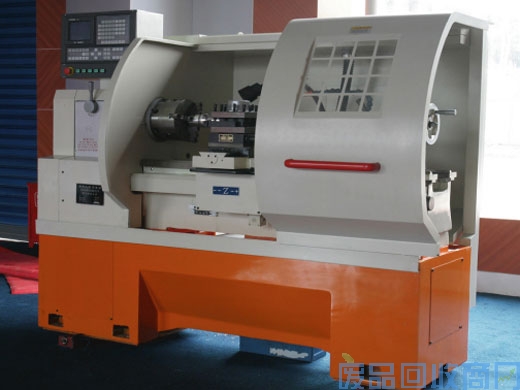

  数控机床

  系统配置

  SINE320系列数控车床主轴专用变频器,电流矢量控制,内置制动单元,按电机功率外配制动电阻。

  系统优点

  1.低频1Hz可达150%额定力矩输出,保证开坯加工时有强劲的切削力。

  2.最高输出频率3000Hz,完全满足数控车床的高频要求。

  3.电流闭环控制,180%额定转矩加、减速,不跳过电流保护,系统响应速度快。

  4.提供多种频率输进方式:2路电压源0~10V输进,2路电流源4~20mA或0~20mA输进。

  5.速度信号输进和实际转速输出线性度好,±1%。

  6.不用设定参数,出厂值为最佳参数,假如用户误调参数,只需要恢复出厂值。
