已经同大家一起学习了2篇变频器工频与变频切换电路，谢谢大家这么长时间的支持，今天在和大家学习一个变频器的工频与变频切换电路，这个电路也是实际生产中比较常见的一个。
先给大家分享下今天一起学习的这个电路原理图：
这幅图是通过转换开关KA控制交流接触器，利用接触器的常开和常闭辅助触点去实现工频和变频的转换，所需要的元件也比较少。从图上我们可以看到这个电路我们用到了富士变频器1台，交流接触器2个，三相异步电机1台，断路器3个够成了主回路，控制回路由转换开关SA,启动按钮SB1和停止按钮SB2，以及电位器，指示灯构成。
主回路已经给大家画出来了，下面给大家照着原理图讲解下
首先闭合主断路器QF1,QF2,QF3已经控制回路断路器QF4，此时KM1交流接触器输入端R S T 得电，变频器的输入端子R S T也得电，QF4闭合，不仅使得控制回路获得电源，同时经过保险FU的柜门风机也得电运行，因为变频器在运行过程中温度很高，需要良好的散热。
变频启动
变频启动时候，首先将转换开关打到变频运行位置，转换开关的③④端子导通，按下启动按钮，电源经过转换开关③④端子，工频运行接触器的常闭辅助触点，串接了变频器的内部继电器输出的常闭辅助点，使的变频运行接触器KM2线圈得电，KM2的常开辅助触点闭合，行成自锁。另一组常开 辅助触点串接了运行指示灯。KM2的常开辅助触点闭合，接通了变频器正转FWD与公共端CM端子，变频器启动运行，U V W输出，驱动电机运转。变频运行的频率由电位器调节。按下SB2，变频器面板显示运行RUN，频率以及转速。运行指示灯HL1亮。停止指示灯HL灭。
变频停止
按下停止按钮SB1，SB1的动断触点断开，切断了KM2线圈回路，KM2的常开辅助触点全部恢复原始状态，串接在变频器FWD与CM端子的常开辅助触点的断开切断了变频器的运行，U V W输出断开，异步电机绕组失去工作电压停止运转，变频器面板显示STOP。KM2的失电释放，2-11之间断开，运行指示灯灭，12-13之间KM2的常闭辅助触点恢复闭合，停止指示灯亮。
工频启动
工频启动时候，现将转换开关SA打到工频运行状态，此时①②接通，③④断开，控制回路电源由停止按钮动断触点，启动按钮动合触点，变频运行KM2的常闭辅助触点（互锁），电机综合保护器的95-96常闭触点到达KM1的线圈A1，KM1线圈得电吸合，KM1的常开辅助触点闭合自锁，KM1的另一组串接了运行指示灯的常开辅助触点闭合，运行指示灯亮，同时KM1的常闭辅助触点断开，停止指示灯灭。电动机获得的时额定频率运行。
工频停止
按下停止按钮SB1，停止按钮SB1的动断触点断开，切断了工频接触器KM1的线圈回路，KM1常开辅助触点断开解除自锁，同时运行指示灯灭，KM1常闭辅助触点断开闭合，停止指示灯亮。
在变频运行中，当电路发生过载短路等故障，变频器内部继电器输出常闭辅助点30B和30C断开，切断变频KM2的线圈回路，在工频运行中是通过电机综合保护器的95-96这组常闭辅助触点对电路KM1回路进行了过载保护。有的电机综合保护器还带有缺相，三相不平衡等多功能。需要大家对说明书了解就可以。

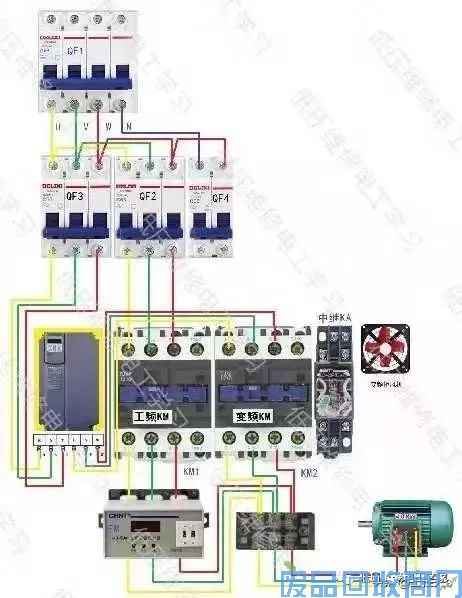

最后给大家分享下绘制的实物原理接线图和柜门按钮指示灯的安装图：
