今天大兰电机厂家告诉大家三相油泵电机的保护器是如何接线的。
三相油泵电机保护器由三相电流互感器、检测、放大、延时、调整电路和执行继电器组成。检测电路检测到电流互感器感应的电流缺相或大于设定值时，经放大器放大，使继电器动作。继电器触头串接于接触器线圈供电回路中，继电器动作后使接触器断电，起到保护电机作用。延时电路用于避开电机起动电流，其时长可调。调整电路用于根据被保护电机工作电流精确设置动作电流。

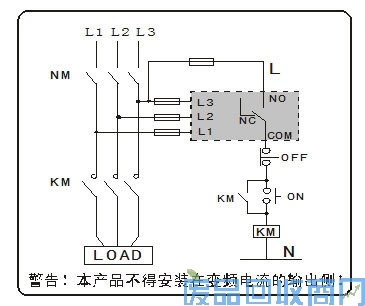

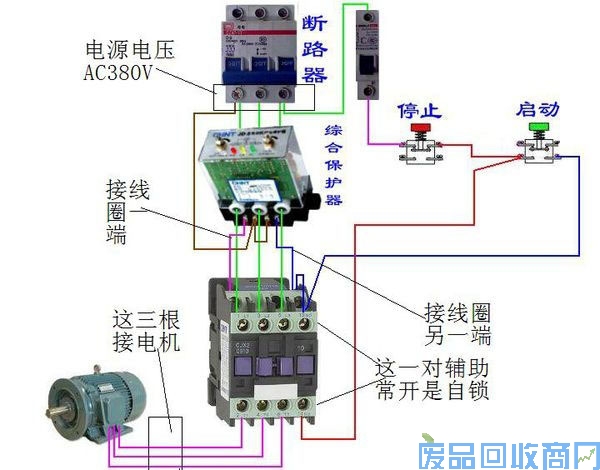

abc三相接到保护器相应端子，电机控制回路中串入保护器的常闭触点。
