浅谈电机振动安装与电机振动测量

日期:2019-04-03来源:废电机回收发布人:新闻人 阅读:0

原标题:浅谈电机振动安装与电机振动测量

电机的振动与其安装有密切的关系。就评价旋转电机的平衡和振动而言,为了保证试验的重复性和提供可供比较的测量数据,需要在适当的规定试验条件下,对单台电机进行测量。今天大兰电机厂家就跟大家说说电机振动测试安装要求和测量方法。

1.自由悬挂

将电机悬挂在弹簧上或安装在有弹性的支撑件(弹簧、橡胶垫等)上。

A——被测电机、Z——位移

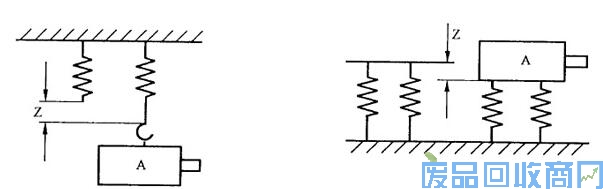

图1:自由悬挂方式

在标准的测试条件下,电机及其自由悬置系统沿六个可能自由度的固有振动频率应小于相应被试电机转速频率的三分之一。

2.刚性安装

被试电机安装在坚硬的基础上或刚性平板上,在电机底脚上(或在座式轴承或定子底脚附近的底座上)的水平与垂直两方向所测得的最大振动速度应不超过在邻近轴承上沿水平或垂直方向所测得的最大振动速度的25%。

3.电机振动测量

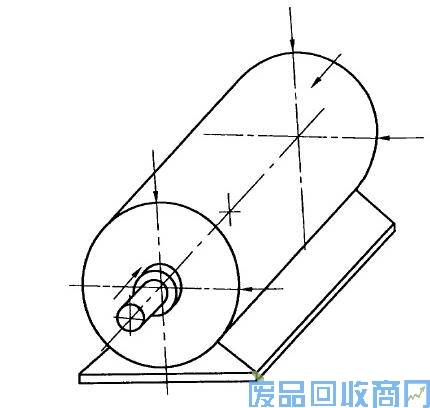

图1:用于电机的一端或两端推荐测量点

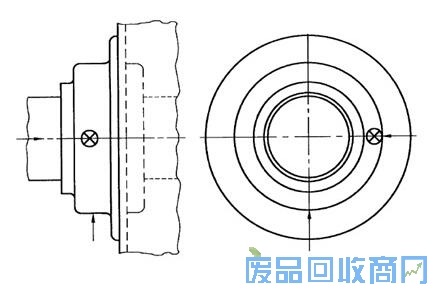

图2:不可拆卸零部件电机不能按图1测量时的测量点

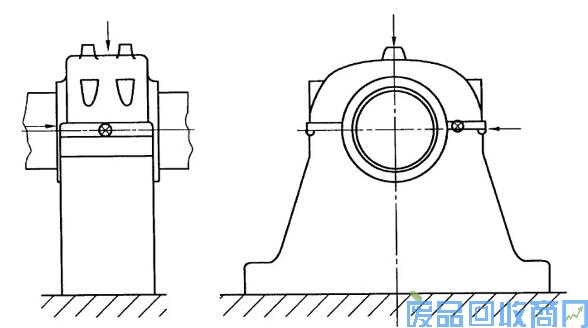

图3:座式轴承的测量点

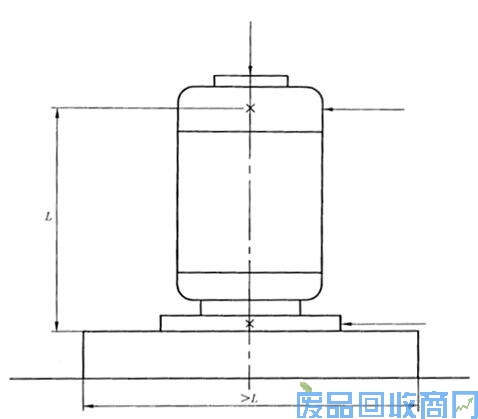

图4:立式电机的测量点
