硬质合金麻花钻与机夹可转位硬质合金钻头

日期:2017-06-16来源:合金刀具回收发布人:破烂商机 阅读:0
   在加工铸铁、淬火钢及印刷电路板时,常采用硬质合金钻头,其生产效率要比高速钢麻花钻高好几倍。常用的硬质合金钻头有整体硬质合金麻花钻、镶片硬质合金麻花钻、镶齿冠硬质合金麻花钻、机夹可转位硬质合金钻头等。

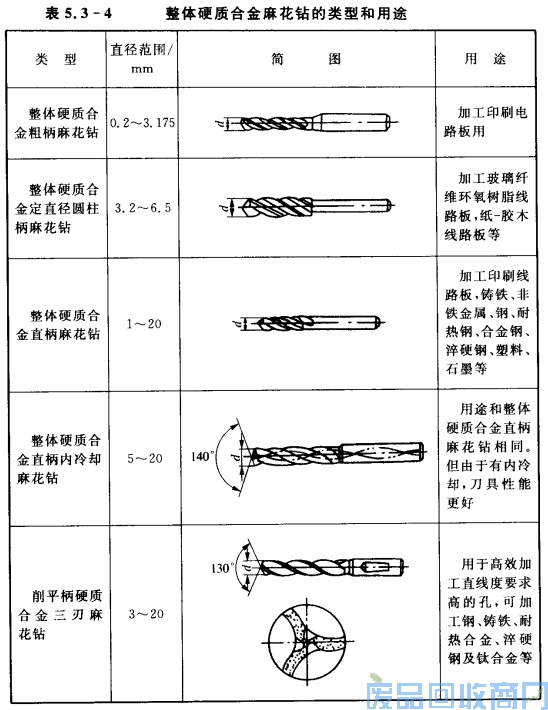

    1、整体硬质合金麻花钻(表5、3-4)
钨钢知识,钨钢鉴别,碳化钨,钨钢性能     2、镶片硬质合金麻花钻

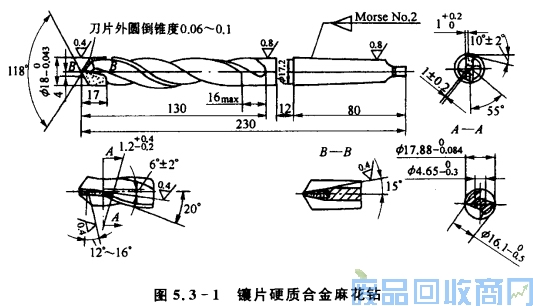

    镶片硬质合金麻花钻主要用于加工铸铁,它分直柄和锥柄两种,如图5、3—1所示。直柄钻头的直径范围为5~20 mm;锥柄钻头的直径范围为10~30 mm。为提高硬质合金钻头的强度和刚性,硬质合金钻头的芯厚比高速钢麻花钻大,为0.25~o.3d,但螺旋角较小(β=20°),钻头的工作部分有倒锥,且长度较短。刀体材料为合金钢9SiCr或用同等性能的合金钢,并淬硬到58~62 HRC。此外硬质合金刀片上,还磨有与钻头轴线成6。的斜角,后角为12°~16°,并修磨横刃。
钨钢知识,钨钢鉴别,碳化钨,钨钢性能     3、镶齿冠硬质合金麻花钻

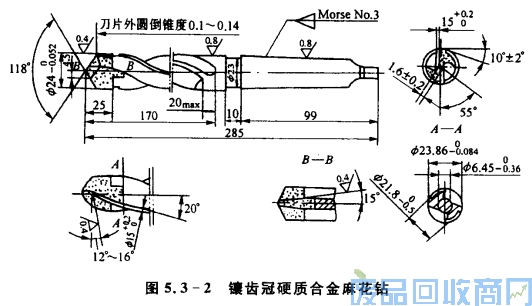

    镶齿冠硬质合金麻花钻有直柄和锥柄两种,如图5、3-2所示。直柄的直径范围为6~12mm,锥柄麻花钻的直径范围为6~25mm,具有内冷却孔的镶齿冠硬质合金麻花钻的直径范围为8~25 mm。它们共同的特点是钻头的头部是整体硬质合金,而且几何参数比较合理,其切削性能优于镶片硬质合金麻花钻头。
钨钢知识,钨钢鉴别,碳化钨,钨钢性能     4、机夹可转位硬质合金钻头

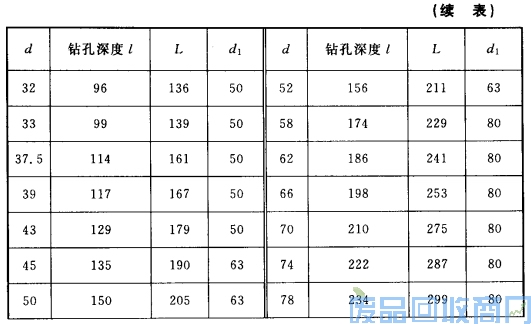

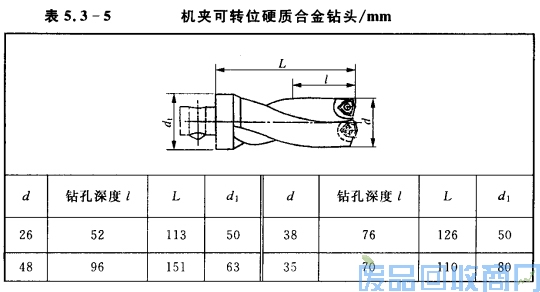

    机夹可转位硬质合金钻头,装有两个凸三边形刀片,用沉头螺钉将其夹固在刀体上。一个刀片靠近钻头中心,另一个靠近外缘,切削时可起分屑作用。机夹可转位硬质合金钻头,使用寿命长,生产效率高,刀片磨损后不用刃磨,只需将刀片转过一个位置,就能重新加工。表5、3-5为机夹可转位硬质合金钻头的结构参数。
