|
硅钢片的别称又名矽钢片
|
早期硅钢片是热轧硅钢片，含硅量较低，一般Si含量为1～2%（B级），多用于电动机中。以后硅含量增加，1929年日本开始生产变压器用T级硅钢片（Si含量4～4.5%）。由于早期生产工艺不成熟，硅钢片的损耗较高。图1为1932年热轧硅钢片的损耗-磁通密度（W-B）曲线。1954年，开始制造采用焊接工艺将硅钢板焊成卷状的硅钢片，从而使连续加工成为可能。

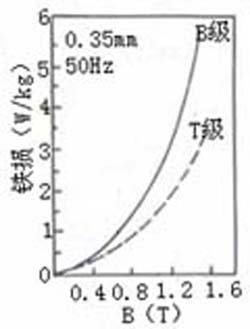

图1 1932年热轧硅钢片的损耗（W）-磁通密度（B）曲线
|
（B级含Si1～2%；T级含Si4～4.5%）
1954年后，随着冷轧硅钢片的出现，热轧硅钢片产量逐渐降低。美国60年代停止热轧硅钢片生产，1967年日本停止生产热轧硅钢片，英国、法国也于70年代淘汰了热轧硅钢片。美国、英国、日本30、40年代热轧硅钢片的性能比较见表1。
|
|
|
|
美国
|
|
Alieg-heny
|
Arma-ture
|
Elect-rical
|
Dynamo
|
Super Dynamo
|
Dynamo Special
|
Transf
"D"
|
Transf
"C"
|
Transf
"B"
|
Transf
"A"
|
Transf
"A-1"
|
Transf
"AA"
|
|
|
Armco
|
Arma-ture
|
Electric
|
Special
Electric
|
|
Interm-ediate
Transf
|
|
Trancor
2
|
Trancor
3
|
Trancor
4
|
|
Trancor
6
|
|
|
AISI
|
M-43
|
M 36
|
M-27
|
|
M-22
|
|
M-19
|
M-17
|
M-15
|
|
M-14
|
|
|
铁损
(0.35mm)
|
W10/50
|
2.25
|
2.04
|
1.78
|
1.68
|
1.44
|
1.36
|
1.27
|
1.15
|
1.03
|
0.93
|
0.93
|
|
|
|
|
W15/50
|
7.40
|
6.20
|
4.56
|
4.30
|
3.70
|
3.44
|
3.18
|
2.84
|
2.58
|
2.49
|
2.41
|
|
|
磁化特性
|
B25
B50
B100
|
15,400
16,300
17,330
|
15,300
14,300
|
15,120
16,200
|
|
15,050
15,850
|
|
14,750
15,650
|
14,450
15,150
16,600
|
14,450
15,150
16,600
|
|
14,000
14,780
15,600
|
|
|
固有电阻率
|
μΩcm
|
22
|
28
|
45
|
|
53
|
|
54
|
65
|
68
|
|
68
|
|
|
含硅量
|
%
|
0.75
|
1.25
|
2.7
|
|
3.7
|
|
3.75
|
5.0
|
5.2
|
|
5.2
|
|
|
|
|
日本
|
|
|
B
|
C
|
D
|
|
T145
|
T135
|
|
T120
|
|
|
|
|
|
|
|
铁损
(0.35mm)
|
W10/50
|
2.30
|
2.10
|
1.80
|
|
1.45
|
1.35
|
|
1.20
|
|
|
|
|
|
|
|
W15/50
|
6.20
|
5.60
|
4.80
|
|
3.85
|
3.60
|
|
3.20
|
|
|
|
|
|
磁化特性
(0.35mm)
|
B25
B50
B100
B300
|
14,800
15,800
16,900
19,200
|
14,700
15,700
16,700
19,000
|
14,400
15,400
16,400
18,700
|
|
13,900
14,900
15,900
18,200
|
13,900
14,900
15,900
18,200
|
|
13,900
14,900
15,900
18,200
|
|
|
|
|
|
英国
|
|
|
|
|
|
|
C
|
|
B
|
A
|
|
|
|
|
|
|
|
铁损
(0.35mm)
|
W10/50
|
|
|
|
|
1.40
|
|
1.25
|
1.15
|
|
|
|
|
|
|
|
|
W15/50
|
|
|
|
|
2.45
|
|
2.20
|
2.05
|
|
|
|
|
|
|
|
磁化特性
|
B25
B50
B100
B300
|
|
|
|
|
14,300
15,200
16,100
18,700
|
|
14,300
15,200
16,100
18,700
|
14,300
15,200
16,100
18,700
|
|
|
|
|
