--绘图与滤镜全面解析
概述在iOS中可以很容易的开发出绚丽的界面效果，一方面得益于成功系统的设计，另一方面得益于它强大的开发框架。今天我们将围绕iOS中两大图形、图像绘图框架进行介绍：Quartz 2D绘制2D图形和Core Image中强大的滤镜功能。
Quartz 2D
在iOS中常用的绘图框架就是Quartz 2D，Quartz 2D是Core Graphics框架的一部分，是一个强大的二维图像绘制引擎。Quartz 2D在UIKit中也有很好的封装和集成，我们日常开发时所用到的UIKit中的组件都是由Core Graphics进行绘制的。不仅如此，当我们引入UIKit框架时系统会自动引入Core Graphics框架，并且为了方便开发者使用在UIKit内部还对一些常用的绘图API进行了封装。
在iOS中绘图一般分为以下几个步骤：
1.获取绘图上下文
2.创建并设置路径
3.将路径添加到上下文
4.设置上下文状态
5.绘制路径
6.释放路径
图形上下文CGContextRef代表图形输出设备（也就是绘制的位置），包含了绘制图形的一些设备信息，Quartz 2D中的所有对象最终都必须绘制到图形上下文。这样一来，我们在绘制图形时就不必关心具体的设备信息，统一了代码编写方式（在Quartz 2D中的绘图上下文可以是位图Bitmap、PDF、窗口Window、层Layer、打印对象Printer）。
基本图形绘制在UIKit中默认已经为我们准备好了一个图形上下文对象，在UI控件的drawRect:方法（这个方法在loadView、viewDidLoad方法后执行）中我们可以通过UIKit封装函数UIGraphicsGetCurrentContext()方法获得这个图形上下文(注意在其他UI控件方法中无法取得这个对象)，然后我们只要按照绘图步骤一步步执行即可。下面自定义一个KCView继承自UIView，重写drawRect:方法绘制两条直线说明上面绘图的步骤：
KCView.m
// // KCView.m // Quartz2D // // Created by Kenshin Cui on 14-3-17. // Copyright (c) 2014年 Kenshin Cui. All rights reserved. // /** 基本绘图 */ #import "KCView.h" @implementation KCView #pragma mark 绘图 //绘图只能在此方法中调用，否则无法得到当前图形上下文 -(void)drawRect:(CGRect)rect{ //1.取得图形上下文对象 CGContextRef context = UIGraphicsGetCurrentContext(); //2.创建路径对象 CGMutablePathRef path = CGPathCreateMutable(); CGPathMoveToPoint(path, nil, 20, 50);//移动到指定位置（设置路径起点） CGPathAddLineToPoint(path, nil, 20, 100);//绘制直线（从起始位置开始） CGPathAddLineToPoint(path, nil, 300, 100);//绘制另外一条直线（从上一直线终点开始绘制） //3.添加路径到图形上下文 CGContextAddPath(context, path); //4.设置图形上下文状态属性 CGContextSetRGBStrokeColor(context, 1.0, 0, 0, 1);//设置笔触颜色 CGContextSetRGBFillColor(context, 0, 1.0, 0, 1);//设置填充色 CGContextSetLineWidth(context, 2.0);//设置线条宽度 CGContextSetLineCap(context, kCGLineCapRound);//设置顶点样式,（20,50）和（300,100）是顶点 CGContextSetLineJoin(context, kCGLineJoinRound);//设置连接点样式，(20,100)是连接点 /*设置线段样式 phase:虚线开始的位置 lengths:虚线长度间隔（例如下面的定义说明第一条线段长度8，然后间隔3重新绘制8点的长度线段，当然这个数组可以定义更多元素） count:虚线数组元素个数 */ CGFloat lengths[2] = { 18, 9 }; CGContextSetLineDash(context, 0, lengths, 2); /*设置阴影 context:图形上下文 offset:偏移量 blur:模糊度 color:阴影颜色 */ CGColorRef color = [UIColor grayColor].CGColor;//颜色转化，由于Quartz 2D跨平台，所以其中不能使用UIKit中的对象，但是UIkit提供了转化方法 CGContextSetShadowWithColor(context, CGSizeMake(2, 2), 0.8, color); //5.绘制图像到指定图形上下文 /*CGPathDrawingMode是填充方式,枚举类型 kCGPathFill:只有填充（非零缠绕数填充），不绘制边框 kCGPathEOFill:奇偶规则填充（多条路径交叉时，奇数交叉填充，偶交叉不填充） kCGPathStroke:只有边框 kCGPathFillStroke：既有边框又有填充 kCGPathEOFillStroke：奇偶填充并绘制边框 */ CGContextDrawPath(context, kCGPathFillStroke);//最后一个参数是填充类型 //6.释放对象 CGPathRelease(path); } @end在视图控制器创建KCView并添加到根视图中：

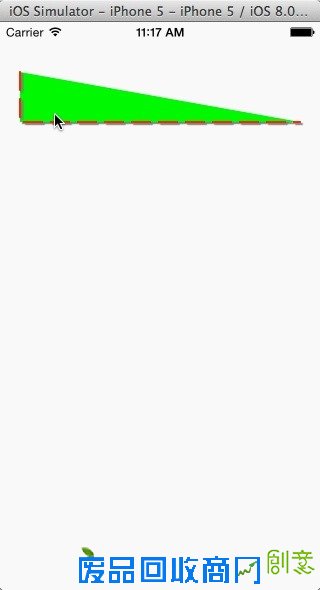

- (void)viewDidLoad { [super viewDidLoad]; KCView *view=[[KCView alloc]initWithFrame:[UIScreen mainScreen].bounds]; view.backgroundColor=[UIColor whiteColor]; [self.view addSubview:view]; }运行效果如下：
