第五步：固定电路板

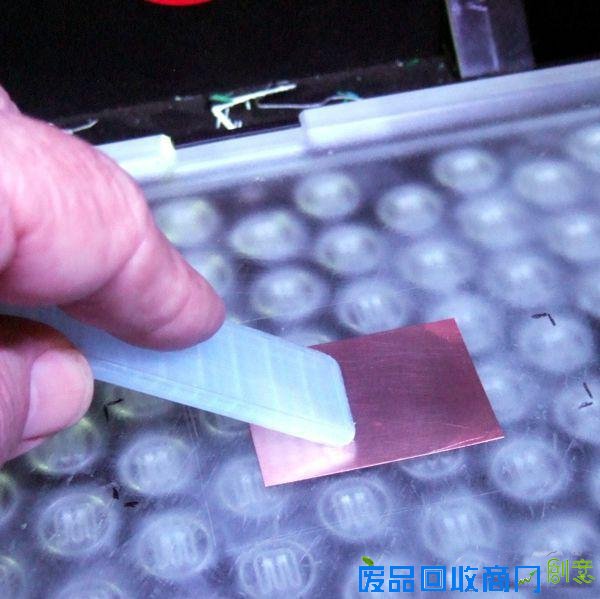

待打印的电路板材料在机床上必须是平整水平的，唯一的办法就是用喷剂胶粘住。在固定之前，先擦掉这块板子的氧化层。
第六步：打印电路板线路

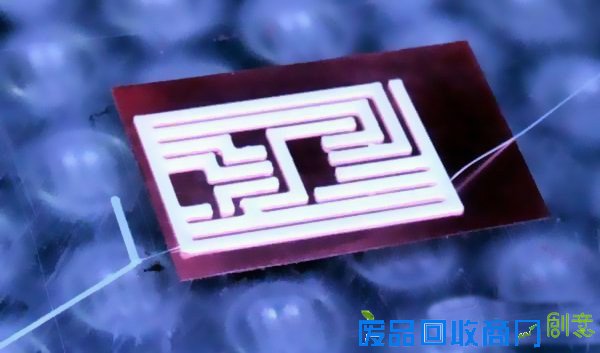

在打印完线路后，检查油墨是否有效的粘在电路板上，如果间距太小则需要调整123D Design的STL文件，并且加厚隔离条。
第七步：蚀刻电路板
把板子从打印机上取出后，需要注意不能在Ninjaflex上进行任何的挤压动作，然后清理机床。

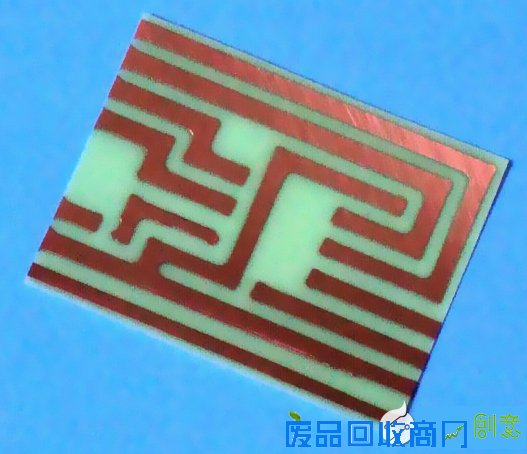

用丙酮清洗电路板底部的残留胶，这样有助于底层的铜箔能蚀刻彻底。接着就是将电路板放在标准的氯化铁蚀刻液中。
第八步：蚀刻导电布

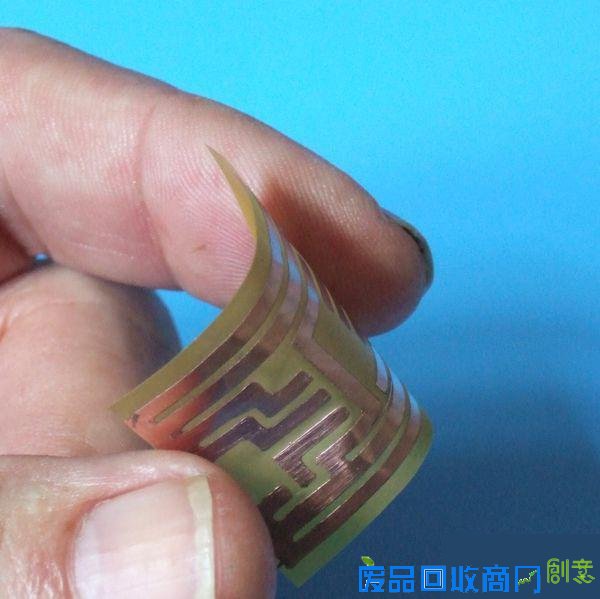

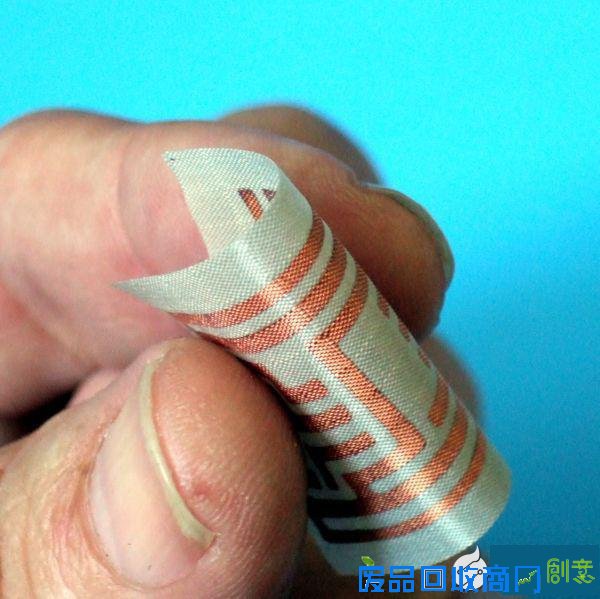

蚀刻导电布可以制作绕折性更好的电路板，这个对需要反复性弯折的电路非常有用。接下来的蚀刻过程和上述的方法一样，不过还要注意加一点：在此电路板材底面需有加强板。如果导电布和加强板的厚度大于0.007英寸，则需要调整隔离条。导电布的蚀刻速度只需要5分钟左右。
第九步：结束语

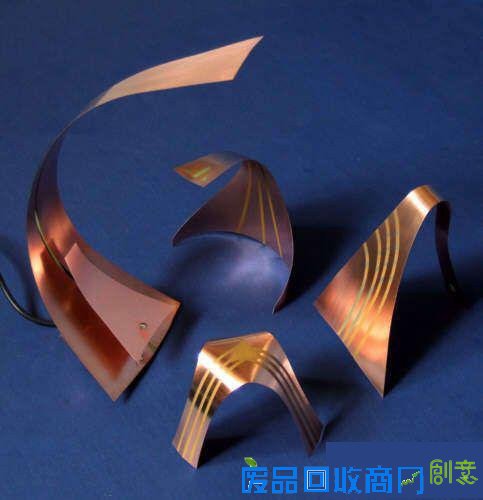

上述的电路板样品线路中心间距是0.1英寸，目前做过最细的是0.03英寸线宽和0.05英寸的线距。这个间距适合可制作SOIC电路。
Ninjaflex材料几乎可以打印所有物体，它的优点是附着性佳、柔韧性好。
